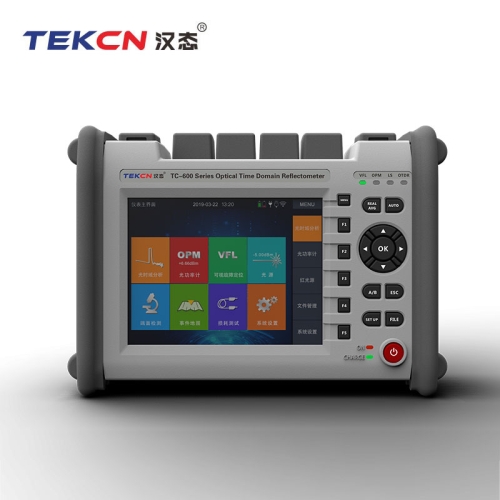

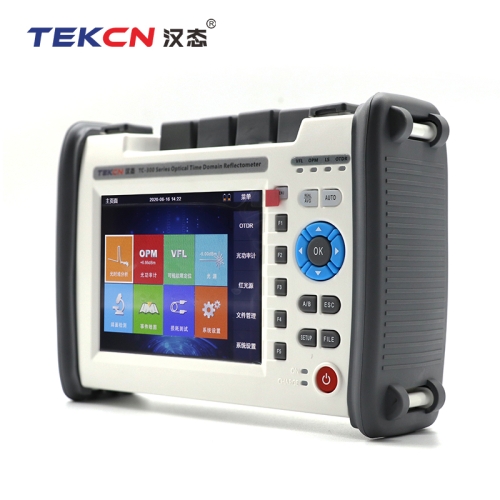

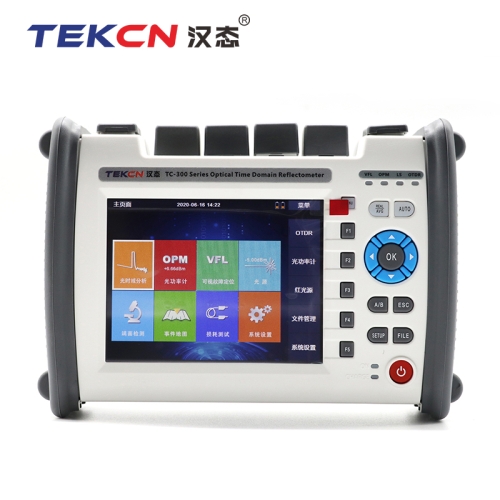

TC-600光时域反射仪

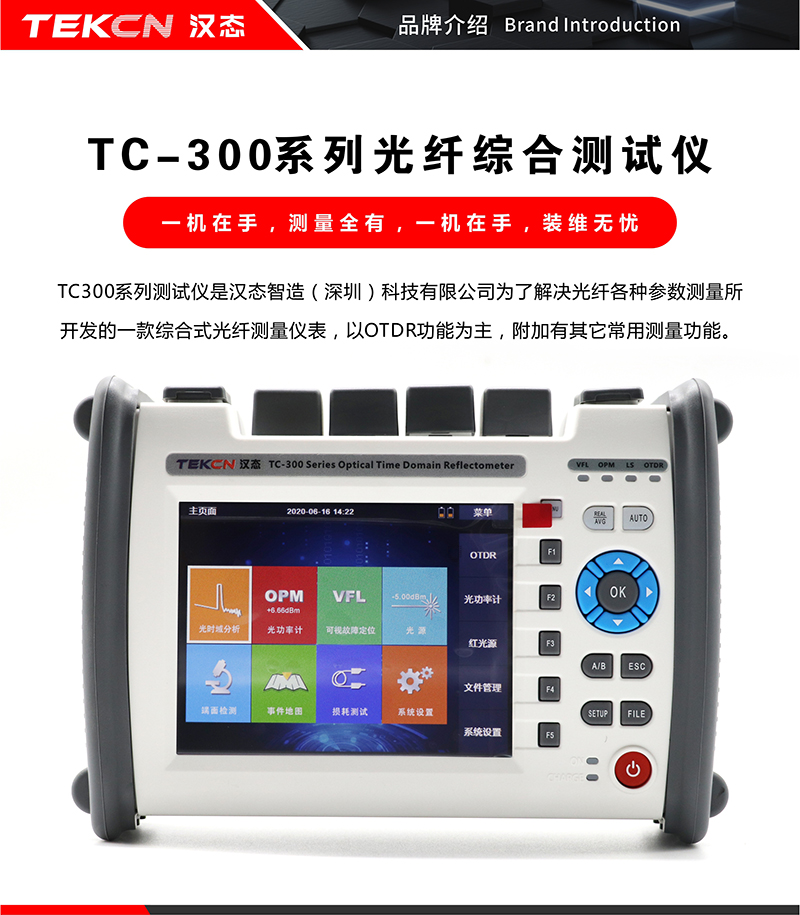

Tc-600光时域反射仪是解决光纤各种参数测量所开发的一款综合式光纤测量仪表，以OTDR为主体功能，支持在线测试，附加有其它常用测量功能。真正体现了：一机在手，测量全有，一机在手，装维无忧！
主要参数特点

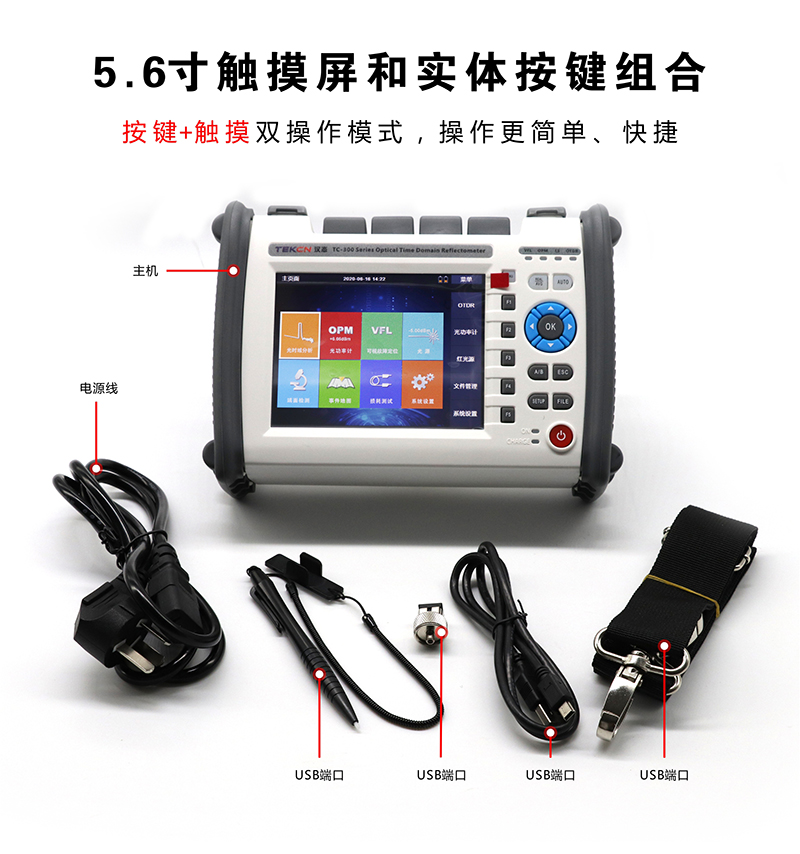

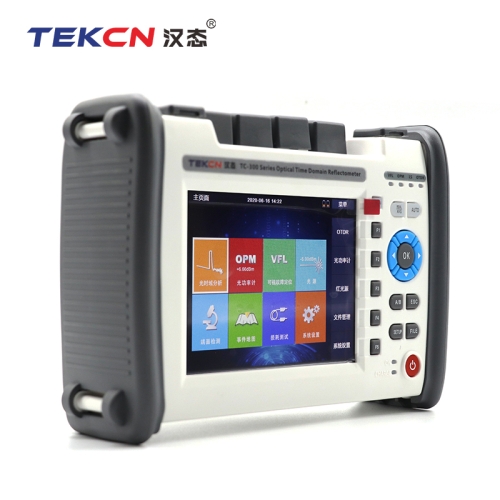

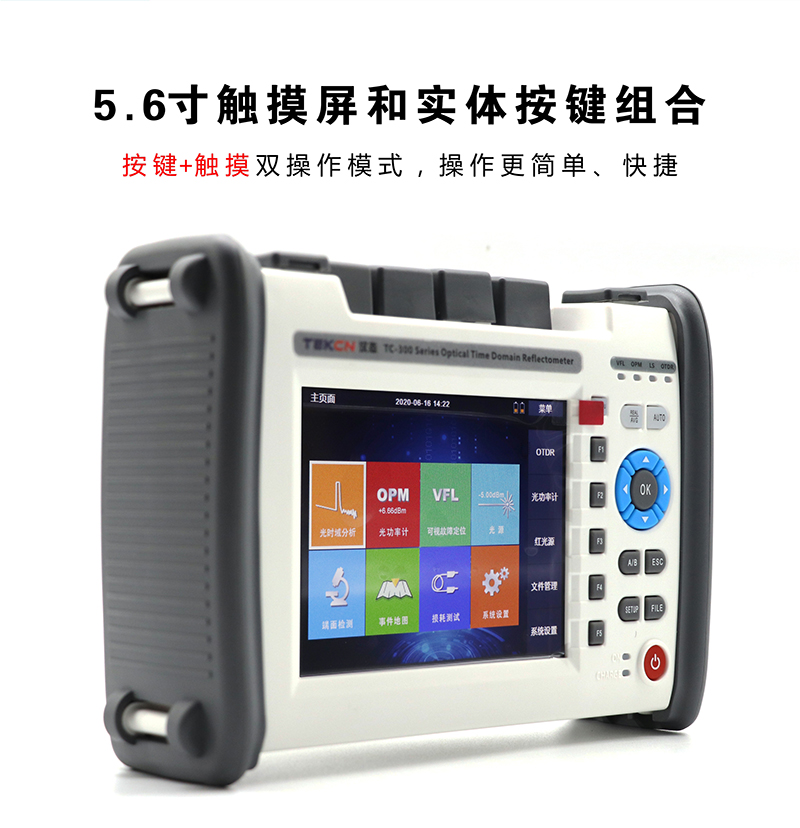

1. 5.6寸触摸屏和实体按键组合，流畅、专业的用户操作和体验
2. 优秀的短距测量，事件盲区：1米，衰减盲区5米
3. 最高采样分辨率：5cm

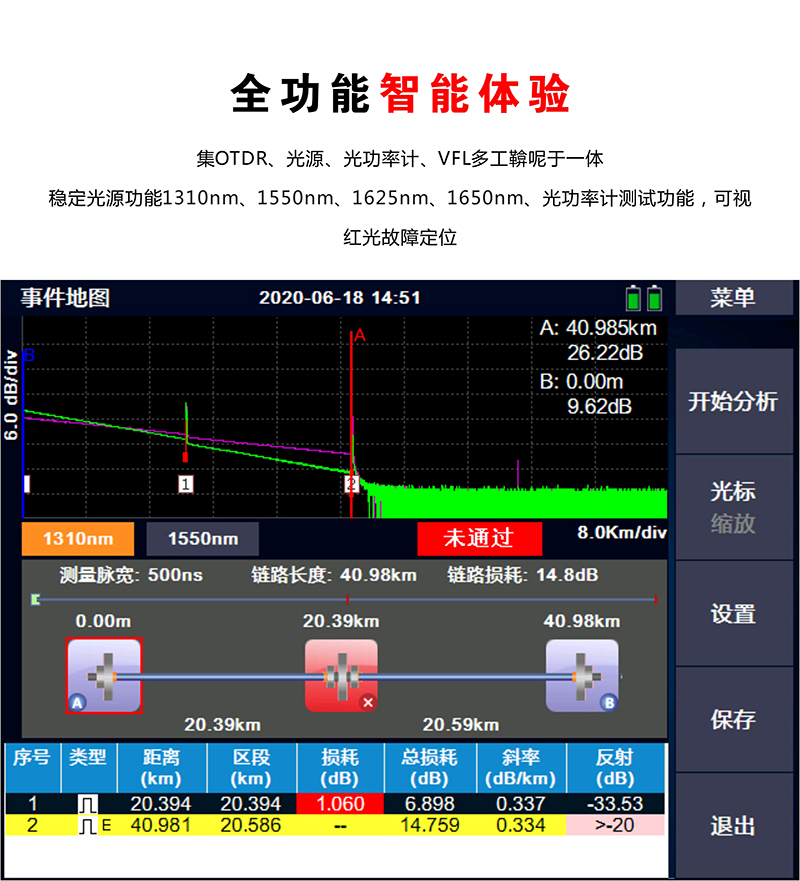

4. 支持多样结果分析功能：支持段回损计算，支持事件点回损计算，多曲线比较、4点法损耗计算、2点法损耗计算，分段功能计算、界面截屏（任何一个界面都可以截取）等。
5. 齐全的用户数据接口：支持USB、MINI USB、SD卡等。
6. 仪表具有轻巧便携设计，方便携带操作。

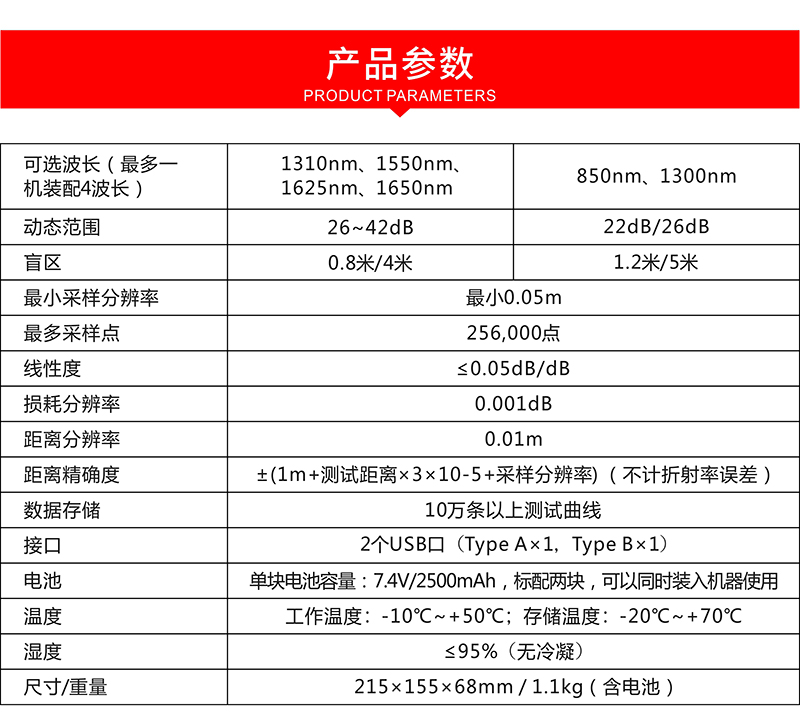

技术规格
可选波长（最多一机装配4波长） | 单模 | 单模在线测试模块 |
1310nm、1550nm | 1625nm | |
动态范围 | 42/40dB | 40dB |
盲区 | 1米/5米 | 1米/5米 |
最小采样分辨率 | 最小0.05m | |
最多采样点 | 256,000点 | |
线性度 | ≤0.05dB/dB | |
损耗分辨率 | 0.001dB | |
距离分辨率 | 0.01m | |
距离精确度 | ±(1m+测试距离×3×10-5+采样分辨率) （不计折射率误差） | |
数据存储 | 10万条以上测试曲线 | |

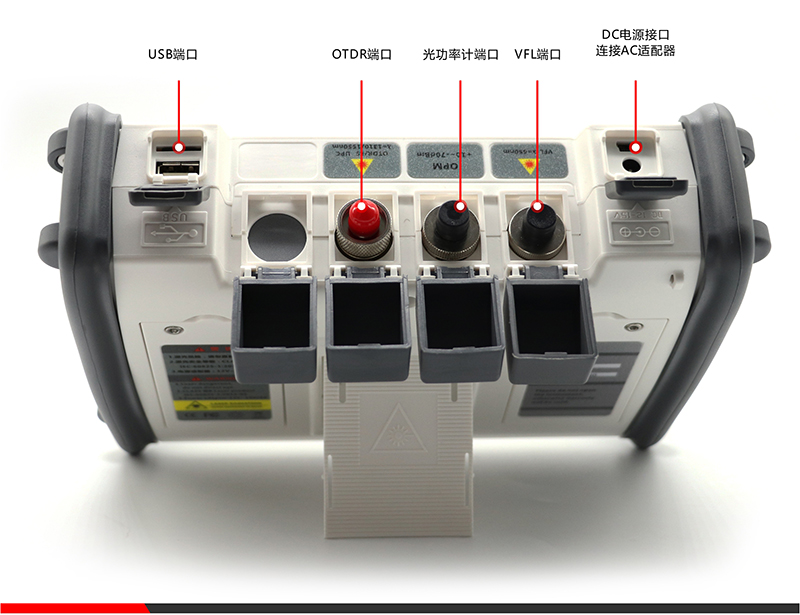

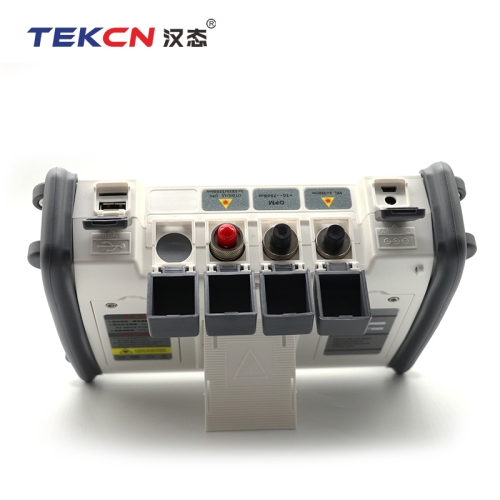

接口 | 2个USB口（Type A×1，Type B×1） | |
电池 | 单块电池容量：7.4V/2500mAh，标配两块，可以同时装入机器使用 | |
温度 | 工作温度：-10℃~+50℃；存储温度：-20℃~+70℃ | |
湿度 | ≤95%（无冷凝） | |
尺寸/重量 | 215×155×68mm / 1.1kg（含电池） | |

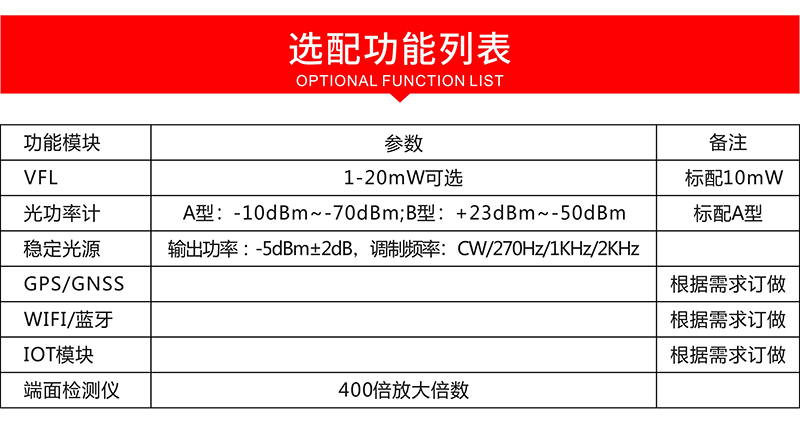

选配功能列表
功能模块 | 参数 | 备注 |
VFL | 1-20mW可选 | 标配10mW |
光功率计 | A型：-10dBm~-70dBm;B型：+26dBm~-50dBm | 标配A型 |
稳定光源 | 输出功率：-5dBm±2dB，调制频率：CW/270Hz/1KHz/2KHz | |
端面检测仪 | 400倍放大倍数 | 选件 |
